导读：压力表作为现场常用的就地指示仪表，品类繁多：普通压力表、全不锈钢耐震压力表、隔膜压力表、膜盒、膜片、差压表…… 很多项目出现仪表提前损坏、读数漂移不准，大多不是产品质量问题，而是选型、材质、附件、安装概念混淆。
本文结合厦门群创科技 QCT 全系列压力表实物产品，梳理选型高频踩坑要点，普通给排水、化工腐蚀、脉动高温工况均可参考，标书、技术交底内容可直接复制复用。

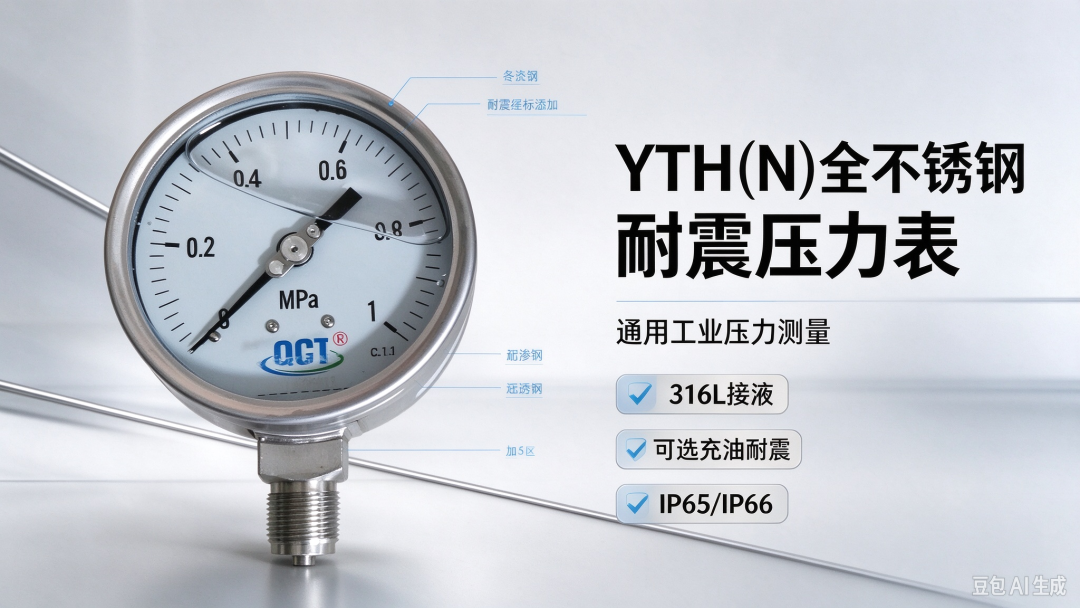

图注：QCT‑YTH (N) 全不锈钢耐震压力表，通用工业压力测量
一、理清产品品类，按需选型

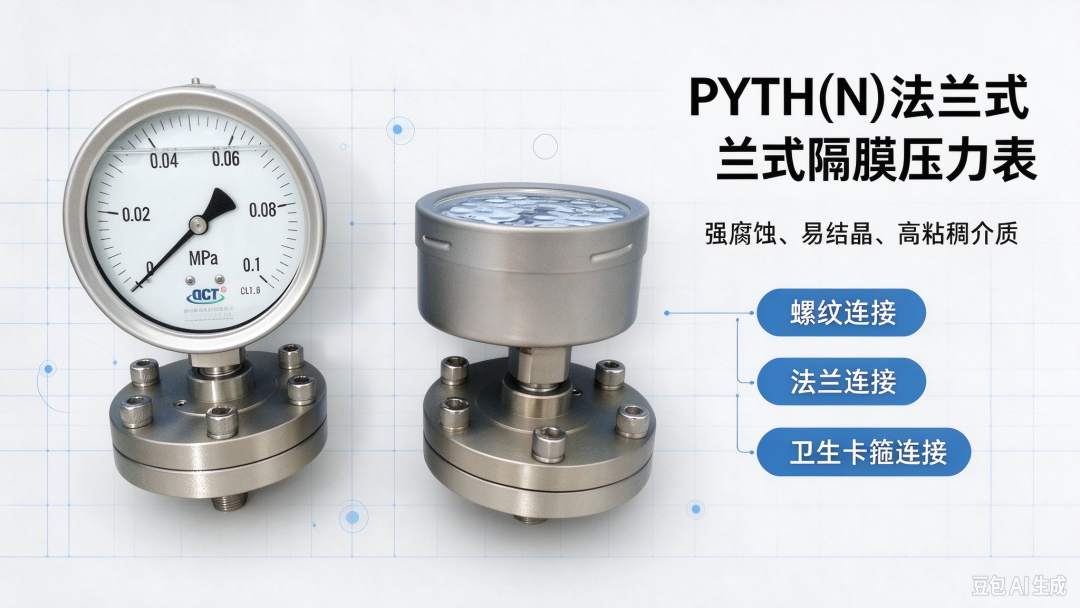

图注：QCT 法兰式隔膜耐震压力表，支持多种法兰规格，化工、垃圾渗滤液工况可选
二、六大高频选型 & 认知误区（重点高亮）
⚠️误区 1：压力表带泄压背板 = 防爆仪表
✅正确概念：全部机械式无电接点指针压力表，没有 Ex 防爆合格证！
背部泄压后盖、内部安全隔板属于人身安全防护结构，作用是弹簧管爆裂时介质向仪表后方释放，避免正面伤人，不等同防爆电气认证，不能直接用于爆炸危险区域。
✅防爆危险区域压力测量方案：选用PG 系列具备正规防爆合格证的压力变送器，不依靠机械压力表作为危险区就地显示。
⚠️误区 2：忽略表玻璃材质，现场快速雾化发黄
压力表视窗分为 PC 聚碳酸脂（有机玻璃）、安全夹层玻璃两类：
Φ53 及以下：出厂标配 PC 有机玻璃
Φ60、Φ63、Φ75、Φ98：标配 PC，订货可升级安全夹层玻璃
Φ100 及以上：出厂标配安全夹层玻璃
PC 有机玻璃短板：接触酒精、清洗剂等有机溶剂会雾化发白；长期户外紫外线照射会老化发黄。
👉露天现场、存在清洗喷淋工况，Φ98 及以下订货务必明确指定安全夹层玻璃；Φ63 两种玻璃均可，不注明默认配置 PC。
⚠️误区 3：膜盒压力表用来测量液体
膜盒压力表感压元件为膜盒，仅设计用于气体微压、负压，通入液体会直接损坏内部元件，造成测量失效。
液体微压测量请选用 BF (N) 膜片压力表。
图注：螺纹隔膜压力表，表头‑隔膜连接段严禁旋转拆卸
⚠️误区 4：隔膜压力表安装拧错位置直接报废
隔膜压力表由表头 + 隔膜隔离体组成，内部预充密封传压灌充液。
❌禁止：扳手拧表头外壳、旋转表头‑隔膜体连接段，一旦转动，隔离液泄漏，仪表直接报废。
✅正确操作：扳手仅夹持隔膜隔离体四方位置拆装。
📌隔膜压力表灌充液选型对照表

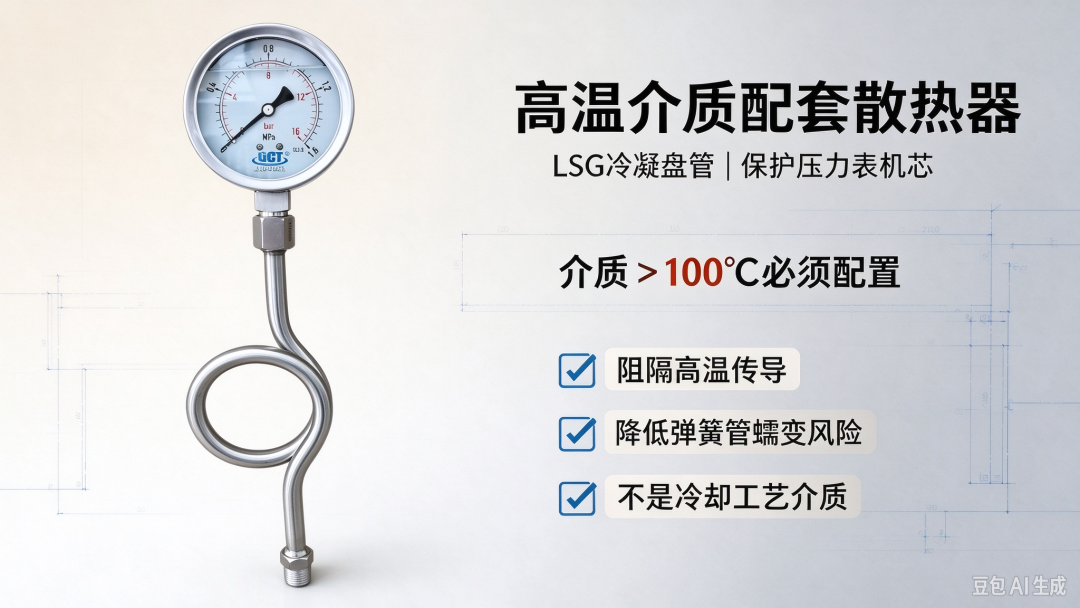

图注：压力表配套 LSG 冷凝盘管散热器，用于蒸汽、高温介质工况
⚠️误区 5：高温蒸汽直进压力表，短时间损坏弹簧管
介质温度＞100℃，必须配置散热器（LSG 冷凝盘管 / R2 毛细散热器 / R3 螺纹短节散热器）。
散热器只用于保护压力表机芯，不能冷却管道内工艺介质；禁止省略散热器，高温介质直入会造成弹簧管蠕变、漂移失效。
⚠️误区 6：差压压力表不配套阀组直接投运
YCA/YCBF 差压压力表投运必须配套三阀组 / 五阀组。
✅标准投运顺序：打开中间平衡阀 → 再开启高低压阀；停机先关闭高低压阀，再打开平衡阀。
不按流程操作，单侧高压冲击极易损毁内部膜片元件。
三、通用安装注意事项

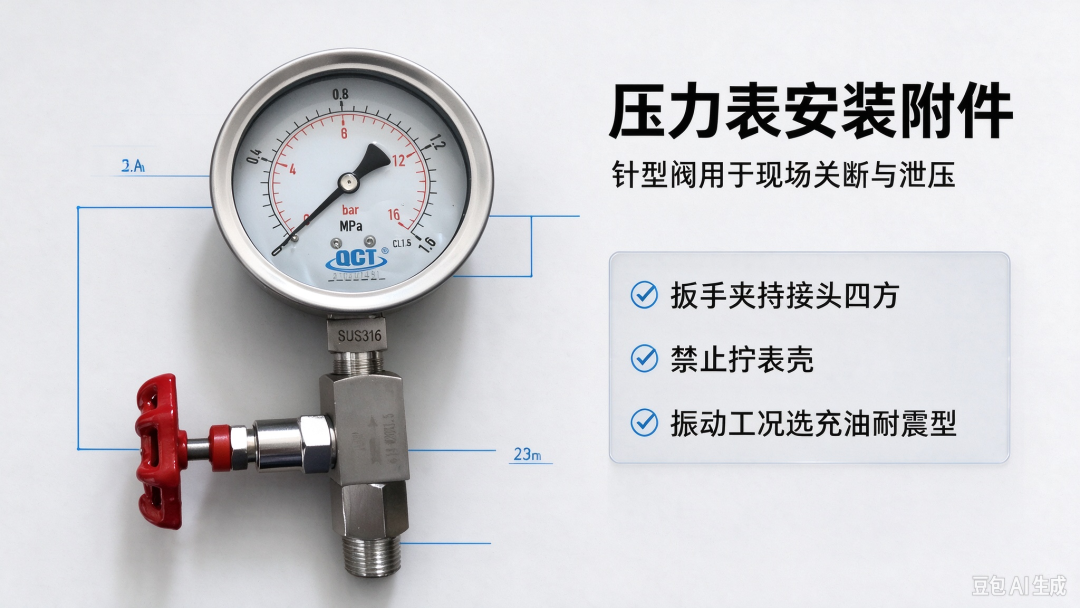

图注：压力表配套 316 不锈钢针型阀，用于现场关断、泄压
普通螺纹压力表拆装，扳手夹持接头四方，严禁拧表壳、表盘，防止机芯移位损坏。
振动、压力脉动工况，优先选择后缀‑N充油耐震型号；脉动剧烈可叠加阻尼器。
压力表尽量垂直安装；取压口避开涡流、介质死区。
毛细管尽量缩短，加长毛细管会引入温度附加误差，非必要不选用。
四、标书可直接复制技术应答片段
厦门群创科技 QCT 指针式压力表系列包含 YT 普通压力表、YTF (N) 防腐压力表、YTH (N) 全不锈钢耐震压力表、YQHB/YQGH 安全型压力表、YQSH 酚醛壳压力表、YB/YBH 精密压力表、PYTS/PYTH 隔膜压力表、YE/YEF 膜盒压力表、BF/BFG 膜片压力表、JBH 绝压表、YCA/YCBF 差压表。
说明：本系列全部机械式指针压力表无防爆合格证；仪表背部泄压后盖、安全隔板仅为人身安全泄压结构，不等于 Ex 防爆认证；爆炸危险区域压力测量，应选用 PG 系列具备正规防爆合格证的压力变送器。
膜盒压力表仅允许用于气体介质；隔膜压力表严禁拆卸、旋转表头与隔膜体连接段；安装扳手只能夹持接头四方，禁止拧表壳。高温介质＞100℃应配置散热器；差压压力表使用应配套三阀组 / 五阀组。
本文由厦门群创科技有限公司技术部整理，腐蚀工况建议结合介质化验报告复核材质。
写在最后
压力表看似结构简单，但表玻璃材质、灌充液选型、安全背板、散热器、配套阀组，每一处细节都会直接影响仪表使用寿命。选型不能只看表盘尺寸与量程，介质成分、温度、振动、现场安装条件都需要综合确认，减少后期更换维护成本。
